Galaxy G3D

1. Denna uppdatering av mjukvara gäller från version 6.10.Observera att uppgradering av mjukvaran i centralen kommer att ta bort all programmering. Det rekommenderas att all programmering tankas ur centralen innan byte av mjukvaran.

2. Gör centralen strömlös.

3. Anslut kabeln till PL5 (Intern RS232)

4. Starta Flash Programmer-programvaran genom att välja den från Start-menyn

5.Välj fil i Flash-programmer genom att bläddra efter den nya mjukvaran som ska laddas ner till centralen och klicka på OK. Använd rullgardinsmenyn för att välja rätt filtyp. Filen bör sluta på .a79. Obs! Att uppgradera Galaxy Dimension-centralen med fel mjukvara kan leda till att centralen blir oanvändbar. Se till att rätt mjukvara är vald.

6. Välj den COM-port som används av kabeln

7. Klicka på Program för att påbörja programmeringen

8. Slå på strömmen till centralen.

9. Flash programmer talar om status på byte av mjukvara.

10. Om ett felmeddelande visas, kontrollera inställningarna och försök igen

11. När flash programmer är klar dra ur strömmen ur centralen.

12. Slå på strömmen på centralen. När centralen har startat upp kontrollera i meny 23 på manöverpanelen att det är rätt version.

13. Nu kan du ansluta Galaxy RSS (programmet) och skicka över din databas.

Anslut appen till centralen och scrolla ner och tryck på ”Push Notifiering” Tryck på ”Registrerar Tjänst” (skapar ett konto för pushmail) Fyll i din email och ett lösenord (minst 8 tecken och en bokstav) och tryck på ”Registrera” Du får ett meddelande direkt till din mail som du skall verifiera (tryck på länken för att aktivera kontot).

Tryck på ”Hantera Tjänst” (lägger till centralenhet) logga in med din mail och lösen. Tryck på ”Skapa Konto” (lägga till din central) Skriv in ett namn för din central) och tryck på ”Skapa”. Dina uppgifter som skall läggas in i centralen visas nu.

Tryck på ”Hantera Konto” (lägger till mobiltelefoner som kan ta emot push mail) välj din central och tryck på ”OK”. Tryck på ”Lägg till enhet” (mobil) och sedan på ”Lägg till” och nu är det klart

Inställningar i G3D-centralen. Versionskrav 6.90 eller högre och IP-modul E080-4
a) Skriv in IP-address och portnummer (som du fick enligt ovan) (56.4.2.1.1)= 159.8.126.227 och sedan (56.4.2.1.2)= Port:10000)
b) Välj SIA Nivå 3 (56.4.2.1.1=3)
c) Kundnummer (Meny 56.4.4) – skriv in det du fick enligt punkt 3 ovan från App)
d) Mottagare (Meny 56.4.2.5) – skall vara (Singel =1)
e) Protokoll (Meny 56.4.2.8) – skall vara (TCP =1)
f) Välj vilka händelser (20 st att välja på) som skall skickas till mobilen (Meny 56.4.2.1.1.Ent.Ent)

Dubbelklicka på ikonen Frontshell + Commserver på din dator.

Logga in med manager samt ditt password du skapade när du installerade programmet.Är det en äldre version på programmet är password standard.

Tryck ok

Gå till Kund/ Ny kund.Nu får du upp en ruta där du skall fylla i kundens namn.Det är det enda du behöver fylla i för att kunna gå vidare. Tryck sedan på Nästa

Tryck på Nästa till du får upp denna bild.Här är det viktigt att du väljer rätt paneltyp(central version står i meny 23 på manöverpanelen).G3D är version 6 eller högre.Galaxy är version 5 eller lägre.När du valt rätt panel typ tryck nästa 2 ggr.

Nu har du skapat en kund.

Gå till kommunikationsservern för att ställa in rätt comport samt hastighet (baudrate). kommunikationsservern lägger sig i aktivtetsfönstret och är en icon som nedan.Dubbelklicka på iconen.

Tryck på hammare symbolen.

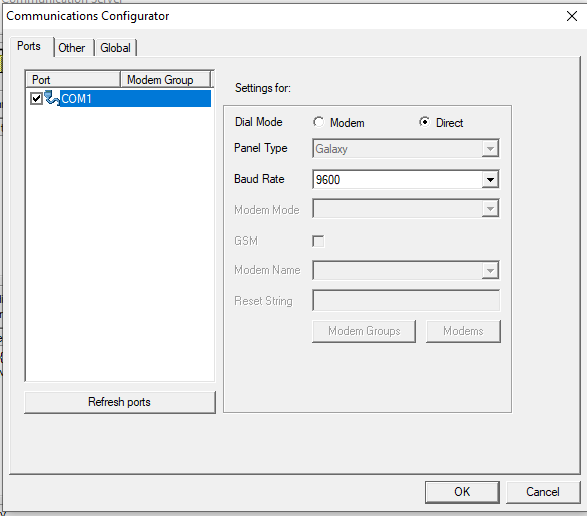

Välj com port samt direkt och hastighet 9600.Om man är osäker vilken com port man skall välja.Dra ur kabeln i datorn tryck på Refresh ports (uppdatera) den com port som saknas efter du tryckt på Refresh ports (uppdatera) är den port du skall använda.Tryck ok och lägg ner kommunikationsservern.OBS om inte porten finns saknas drivrutiner för usb kabeln.

Gå tillbaka till frontshell (programmet) och dubbelklicka på kunden du skapat.

Tryck på Anslutning/inställningar och välj Direkt samt samma com port som ni valde i kommunikationsservern.

Tryck på telefonsymbolen (ring upp).Nu får ni en fråga om password, default finns det inget password. Tryck ok. Nu ansluter programmet till centralen.Programmet ändrar automatiskt centraltyp samt version när du är uppkopplad mot centralen.

Tryck på mottag kopia/data.

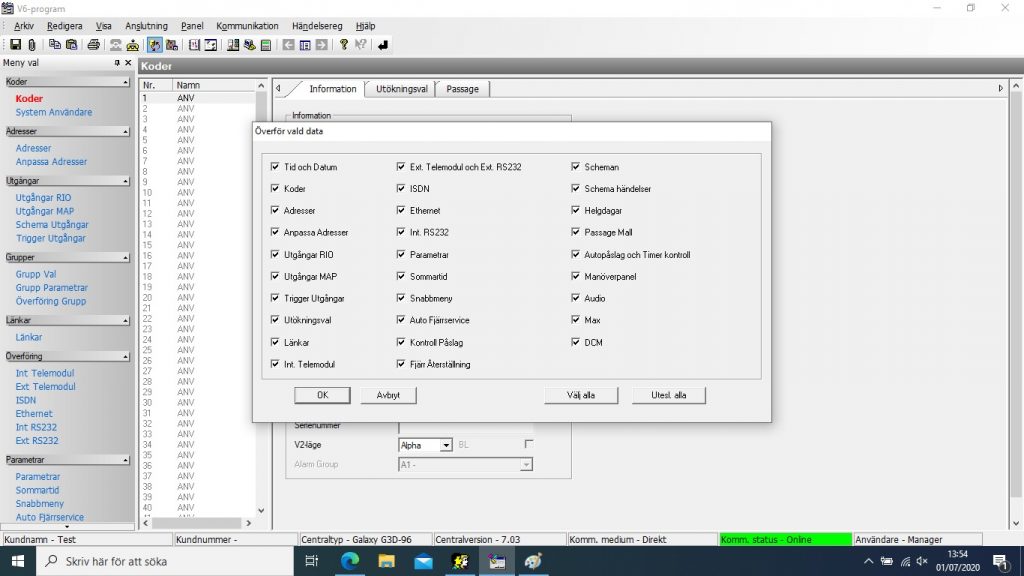

Tryck på välj alla och ok .Nu tankar programmet ur all konfig från centralen. OBS när ni är uppkopplade första gången börja alltid med att tanka ur centralen.

Om manager/password av någon anledning förlorats kan manager/password återställas genom att utföra följande steg:

Ta bort manageranvändaren från tabellen Dimension. GG_User_Codes i SQL-databasen (Obs: endast för avancerade användare, se till
SQL-dokumentation).

Kör Patch-uppdateringen där kommunikationsservern är installerad, Patch kommer att be om ett nytt manager/password.

Innan ni börjar installationen kontrollera att ni har ADMIN behörighet på din dator annars kan det bli problem vid installationen av programmet.

Om du installerar SQL Server Express, se till att en internetanslutning är tillgänglig på datorn. SQL Server Setup hämtar och installerar .NET Framework 4 eftersom det inte ingår i SQL Server Express-mediet.

Windows 7 är minimikravet. Windows XP är inte kompatibilitet med SQL Server 2012 Express.Om du har Windows XP kan du installera en tidigare version 3.22.

Öppna programmet tryck på Setup filen. Följ sedan installationsanvisningarna.

Välj installationsspråk och klicka på Next.
Kom ihåg att detta inte är det slutliga installationsprogram språket.
Detta är bara installationsprocesspråket.
Senare kommer du att bli ombedd att välja programvaruspråk.

Tryck Next.

Tryck Next.

Om du accepterar villkoren markerar du rutan i rött, då kommer NEXT att bli tillgängliga.

Du kan fylla i namnet och företagets namn.
Detta steg är inte obligatoriskt. Du kan lämna standardvärdena. Tryck Next.

Välj sökvägen där du vill att RSS ska installeras.
Standard är i skärmdumpen till höger.Tryck Next

När ni kommer till detta val så har ni två alternativ för installationen.Båda alternativen kräver att ni väljer standalone installaion.

Universal är default markerad och det är USB dongel. Vill man använda LPT dongel använd Swedish legacy.

Tryck Next.

Om man väljer Universal så får man manuellt välja svenska i detta val. Tryck Next

Detta kommer att installera den USB-drivrutin som krävs för att arbeta med Flex centraler.OBS: Om inte USB drivrutinerna installeras hämta drivrutinerna på vår FTP och installera den efter installationen. Detta görs automatiskt.Klicka på Next för att fortsätta

RSS kommer automatiskt att försöka installera Microsoft SQL Server 2012 Express.
Detta kräver inställning av ett lösenord som har vissa minimikrav.
Obs! Lösenordskraven beslutas inte av oss. Dessa beslutas av Microsoft.
Exempel: Ett giltigt lösenord skulle kunna vara Password1234!
Om programvaran inte tillåter att fortsätta, betyder det att minimikraven för lösenord inte har uppfyllts. OBS glöm inte att skriva ner passwordet det behöver du när du uppdaterar programmet.

Tryck Next

Tryck next till du ser att programmet börjar installera SQL

På denna flik kan du välja att skapa en genväg till ditt skrivbord.Vi rekommenderar att ni väljer detta val. Tryck Next.

Kryssa i rutorna om du vill starta programmet omedelbart när installationsprocessen är klar.Detta val behöver du inte välja.Tryck next och gå vidare.

För RSS-stand alone versioner finns det inget krav att separat ange krypteringsnyckeln på Frontshell, eftersom detta genomförs internt när Frontshell öppnas tillsammans med Communications Server.

Du kan använda den som redan finns där genom att klicka på knappen Use generated key. Tryck Next

I nästa flikar av installationen får du välja ett password för att kunna öppna ditt program efter installationen.

Vi rekommenderar att ni själva skriver i ett password och inte trycker på Generate.

Glöm inte att spara ditt password annars går det inte att öppna programmet efter installation. Tryck Next

Nu talar programmet om att du inte skall glömma att spara ditt password annars går det inte att logga in i programmet efter installation. Tryck Next

Efter installationen dubbelklicka på genvägen som ni har skapat på på skrivbordet  Frontshell + Commserver och programmet startar.Logga in med användarnamn (User name) default manager och ditt password du valt i installationen.

Central: G3D/Flex1-20/50/100

System krav: G3D V 6.94 / Flex1 V 1.17 ( för att få fullt stöd för appen krävs dessa versioner )

Under fliken: Ethernet

Allmänt: Programmera IP adressen du skall ansluta APPEN mot samt Gateway och Network Mask.

Under fliken: Ethernet

Fjärrservice: Tillträdestid=Alltid samt. Läge=Direkt tillträde

Brandvägg: Portforwarding från port 10001 till Galaxy IP-Adress i ditt nätverk (router i vårt exempel 192.168.1.230)

Ärende: Ladda ner Appen GX Remote.

Skapa en kund i appen.
Programera ”IP-Adressen” xxx.xxx.xxx.xxx (ip-adressen till ditt nätverk utifrån eller en dyndns).

Programmera ”Kodpositionen” i appen (i vårt exempel 23).

Fyll i ”Användarkod” och tryck på anslut.Klart

Data bus: 1           Data bus : 2         Data bus : 3     Data bus : 4

          0-2                        0-6                       0-6                    0-6

15:B=IP-module

16:C=ISDN

17:D=Ext. RS 232

18:E=Ext Telemodule

19:F=Service                   29:F=Service           39:F=Service       49:F=Service

Observera att all programmering raderas när du uppdaterar mjukvaran i centralen.

Kopiera all data till din dator innan du uppdaterar centralen.

1. Stäng av centralen och anslut programmeringskabel på PL5 (Internt RS-232)
2. Starta Flash Programmer (programvaran använd Version 3.07.06 eller senare)
3. Hämta korrekt fil via programvaran.Använd rullgardinsmenyn för att hämta rätt fil.Filen skall sluta på a.79. ( F136-E3-48.a79). OBS uppgradering med fel fil kan leda till att centralen blir obrukbar.
4. Välj den com-port som används av programmeringskabeln via flashprogrammer.
5. Klicka på Program för att påbörja programmeringen
6. Slå på strömmen på centralen.
7. Programmet visar status på processen.
8. Om ett felmeddelande visas kontrollera inställningarna och gör centralen strömlös och försök igen.
9. När programmet status talar om att uppdateringen är klar starta om centralen genom att göra den strömlös.
10. Efter uppstart kontrollera i centralen i meny 23 att det är rätt version.
11. Efter uppgradering av centralen gå till meny 51/17 och gör en återstart.
12. Nu kan du ladda ner din databas till centralen.
